Schemat ESP32-S3-DEV-KIT-N8R8
 |
|---|

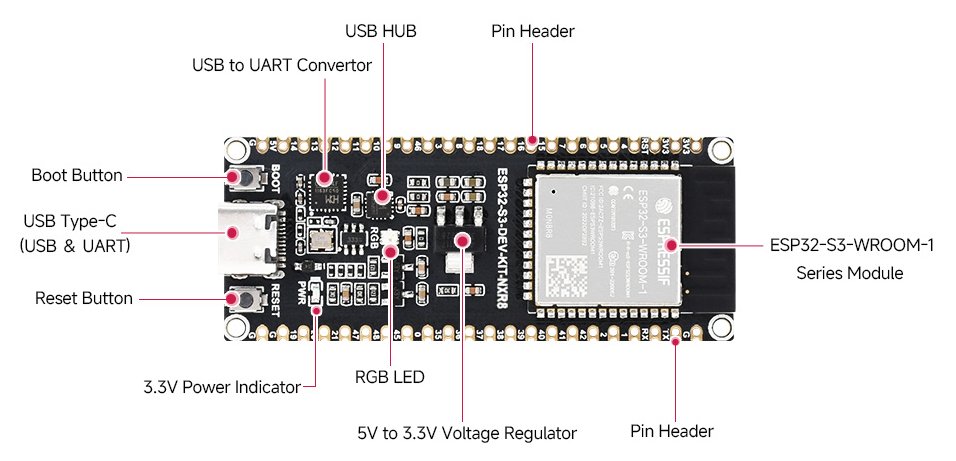

| Rysunek 1. Moduł deweloperski ESP32S3 |
 |
|---|

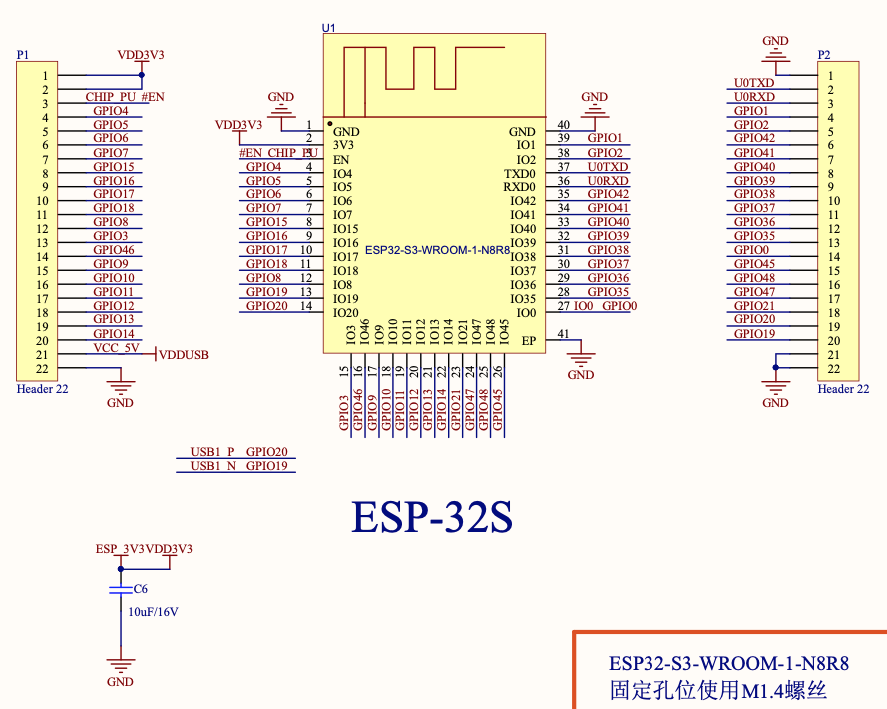

| Rysunek 2. Pinout ESP32S |
 |
|---|

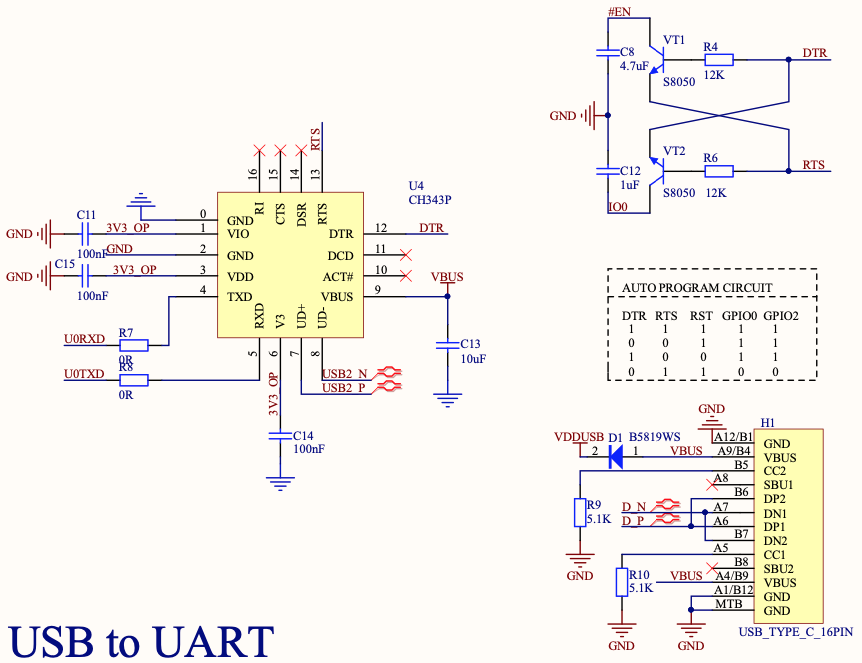

| Rysunek 3. Schemat UART USB |
 |
|---|

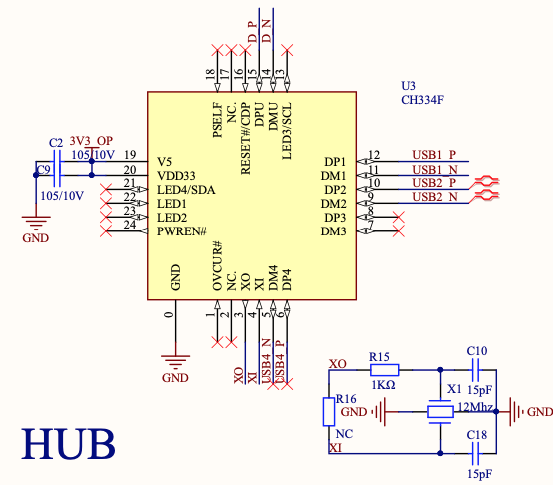

| Rysunek 4. Schemat HUB USB |
 |
|---|

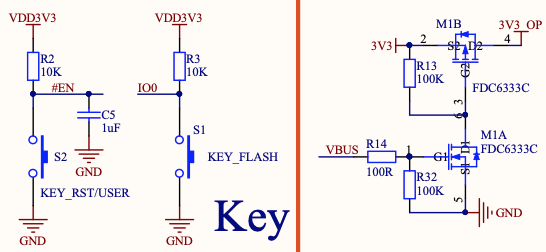

| Rysunek 5. Schemat podłączenia przycisków |
 |
|---|

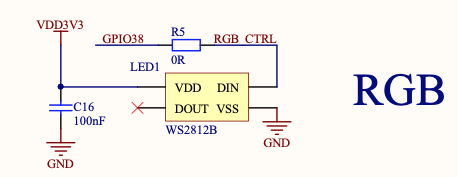

| Rysunek 6. Schemat podłączenia LED RGB |
 |
|---|

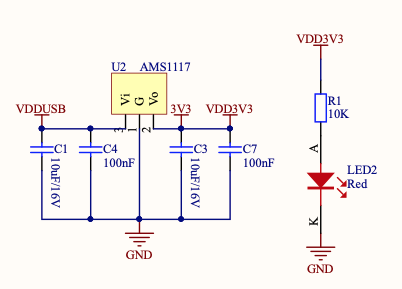

| Rysunek 7. Schemat zasilania |
AMS1117 - Stabilizator napięcia
- Stabilizator napięcia: 3,3 V
- Maksymalny prąd wyjściowy: 1 A
- Maksymalne napięcie wejściowe: 15 V
- Zakres temperatury pracy: od -40°C do 125 °C
- Obudowa: SOT-223
