Pinout ESP32S3
 |
|---|

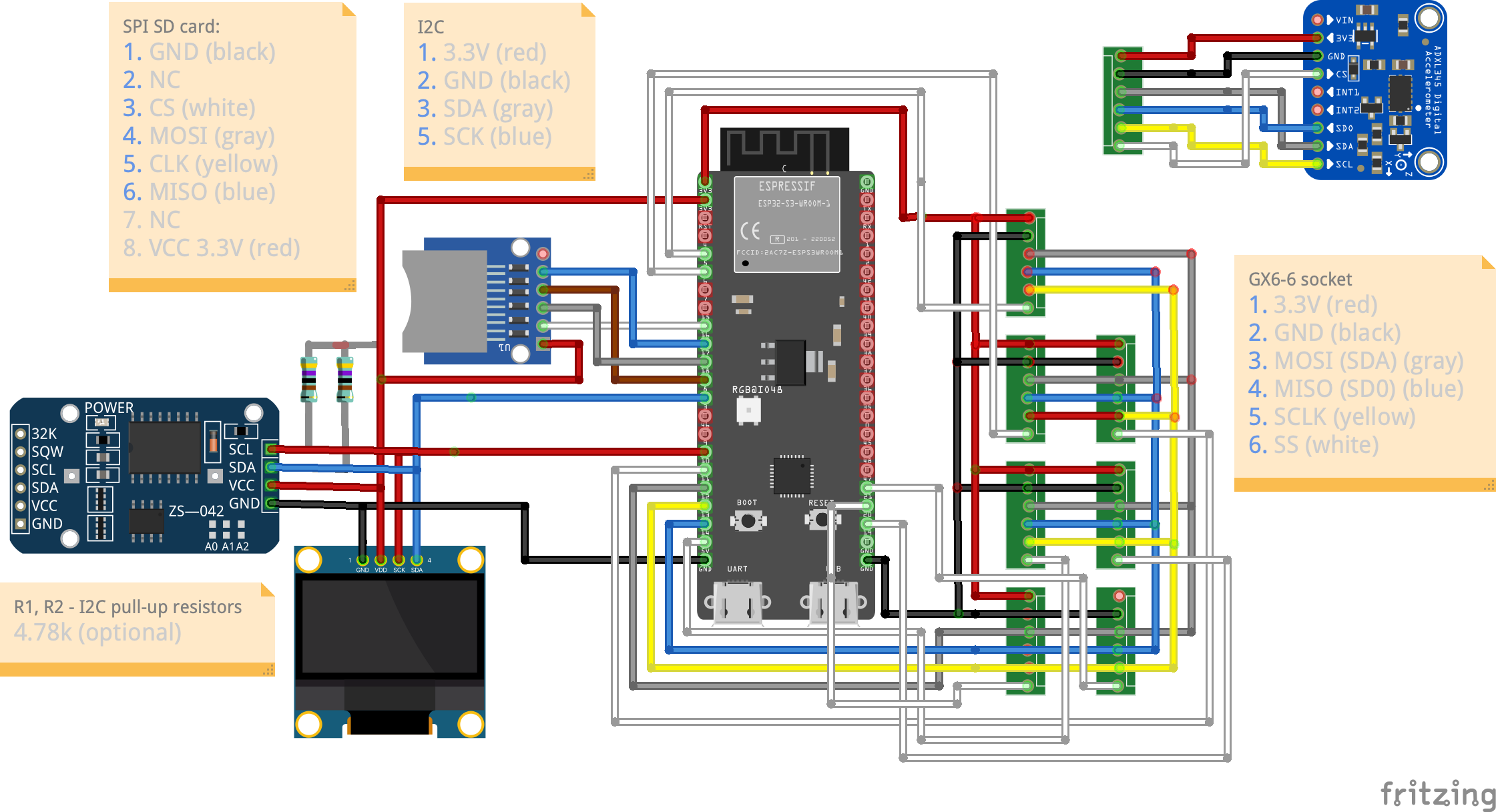

| Rysunek 2. Schemat urządzenia |
Kluczowe uwagi
- Tolerancja 5V: NIE! ESP32-S3 nie toleruje logiki 5V, wyłącznie 3.3V
- DAC: ESP32-S3 nie posiada wbudowanego przetwornika DAC
- ADC: wszystkie kanały ADC są podłączone do stałych pinów. ADC 2 nie można używać, gdy aktywne jest Wi-Fi.
Pinout projektu
SPI2 (VSPI) | PIN | ADXL345
- MOSI_ADSX 11 SDA
- CLK_ADSX 12 SCL
- MISO_ADSX 13 SD0
- CS: 9, 10, 14, 21
SPI3 SD (HSPI) PIN
- SD_CS 15
- SD_MISO 16
- SD_MOSI 17
- SD_SCK 18
I2C C3
- SDA 47
- SCL 48
Bezpieczne piny ESP32 S3
 |
|---|
| Rysunek 2. Pinout ESP32 |
Bezpieczne oznacza, że można je stosować bez ograniczeń. Na inne należy uważać.
UWAGA: część portów GPIO jest współdzielona z FLASH i PSRAM.
| GPIO | Wejście | Wyjście | Opis |
|---|---|---|---|
| 0 | pull up | ? | Startup. Btn LOW - download mode |
| 1 | TX pin | OK | debug output at boot |
| 2 | OK | OK | on-board LED, LOW to flash |
| 3 | x | x | Startup |
| 4 | OK | OK | |
| 5 | OK | OK | CS1 (Accel1) |
| 6 | OK | OK | CS2 (Accel2) |
| 7 | OK | OK | CS3 (Accel3) |
| 8 | OK | OK | CS4 (Accel4) |
| 9 | OK | OK | |
| 10 | OK | OK | BTN1 |
| 11 | OK | OK | MOSI_ADSX (Accelerometer) |
| 12 | OK | OK | CLK_ADSX (Accelerometer) |
| 13 | OK | OK | MISO_ADSX (Accelerometer) |
| 14 | OK | OK | BTN2 |
| 15 | OK | OK | SD_CS (SD) |
| 16 | OK | OK | SD_SCK (HSPI) |
| 17 | OK | OK | SD_MOSI (HSPI) |
| 18 | OK | OK | SD_MISO (HSPI) |
| 19 | x | x | Native USB |
| 20 | x | x | Native USB |
| 21 | OK | OK | BTN3 |
| 22 | OK | OK | |
| 23 | OK | OK | |
| 25 | OK | OK | |
| 26 | x | x | Flash/PSRAM SPICS1 |
| 27 | x | x | Flash/PSRAM SPIHD |
| 28 | x | x | Flash/PSRAM SPIWP |
| 29 | x | x | Flash/PSRAM SPICS0 |
| 30 | x | x | Flash/PSRAM SPICLK |
| 31 | x | x | Flash/PSRAM SPIQ |
| 32 | x | x | Flash/PSRAM SPID |
| 33 | x | x | SPI PSRAM |
| 34 | x | x | SPI PSRAM |
| 35 | x | x | SPI PSRAM |
| 36 | x | x | SPI PSRAM |
| 37 | x | x | SPI PSRAM |
| 39 | x | x | input only PSRAM |
| 40 | x | x | input only PSRAM |
| 41 | x | x | input only PSRAM |
| 42 | x | x | input only PSRAM |
| 43 | x | x | UART0 TX |
| 44 | x | x | UART0 RX |
| 45 | x | x | Pull-Down |
| 46 | x | x | Pull-Down |
| 47 | OK | OK | PIN_SDA (LED, RTC) |
| 48 | OK | OK | PIN_SCL (LED, RTC) |
 |
|---|

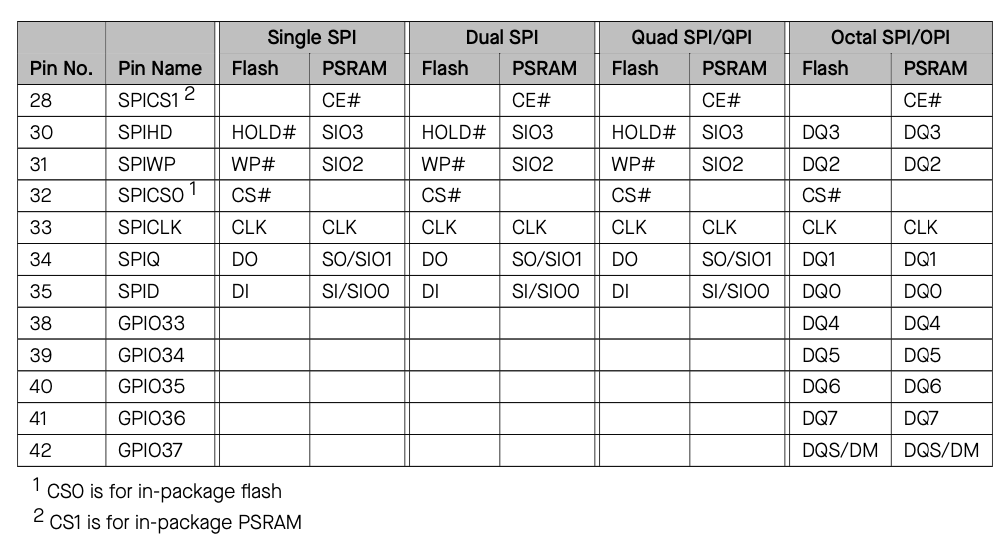

| Rysunek 3. Mapowanie pinów pomiędzy chipem a Flash i PSRAM |
